基本技术资料
说明:

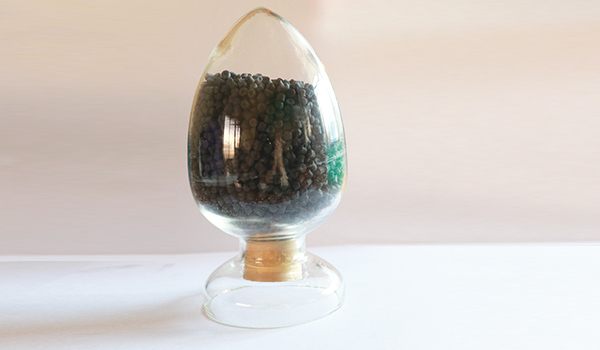

WDZ-H-1、WDZ-H-2、WDZ-H-3是以不含卤素的高聚物为基料,加入无卤阻燃剂、抗氧剂、润滑剂等助剂,经混炼、塑化、造粒制得的热塑性无卤低烟阻燃电缆护层料。用于通信电缆、控制电缆、信号电缆和电力电缆等电缆护层,导体最高工作温度90℃。其中WDZ-H-3提供了优异的阻燃性能,配合电缆结构设计,可通过A类的垂直成束燃烧试验。
一、基本性能
项目 |
测试方式 |
单位 |
典型值 |
||
WDZ-H-1 |
WDZ-H-2 |
WDZ-H-3 |
|||
熔融指数(150℃×10kg) |
GB/T3682 |
g/10min |
0.81 |
0.63 |
0.45 |
密度(23℃) |
GB1033 |
g/cm³ |
1.47 |
1.48 |
1.49 |
拉伸强度 |
GB/T1040 |
Mpa |
11.0 |
11.6 |
12.4 |
断裂伸长率 |
GB/T1040 |
% |
230 |
212 |
221 |
110℃×168h热老化后拉伸强度变化率 |
GB/T2951.2 |
% |
+6 |
-3 |
+7 |
断裂拉伸率变化率 |
GB/T1040 |
% |
-17 |
-4 |
-11 |
低温冲击脆化温度(-25℃) |
GB/T2951 |
℃ |
通过 |
通过 |
通过 |
低温拉伸(-15℃) |
通过 |
通过 |
通过 |
||
耐热应力开裂 |
失效率 |
0 |
0 |
0 |
|
耐环境应力开裂 |
失效率 |
0 |
0 |
0 |
|
介电强度 |
GB/T3084 |
Mv/m |
27 |
29 |
26 |
20℃体积电阻率 |
GB/T1040 |
Ω.cm |
3.1× |
3.9× |
1.7× |
氧指数 |
GB/T2406 |
% |
35 |
38 |
40 |
最大烟密度Dm-有焰 |
ASTM E662 |
Ds max |
50 |
53 |
55 |
最大烟密度Dm-无焰 |
E662 |
Ds max |
135 |
147 |
155 |
HCL气体释放量 |
mg/g |
0 |
0 |
0 |
|
PH值 |
GB/T17650.2 |
5.7 |
5.3 |
5.9 |
|
毒性指数 |
MES713 |
1.5 |
1.5 |
1.5 |
|
电导率 |
GB/T17650.2 |
μs/mm |
2.6 |
2.7 |
2.7 |
二、预干燥
若物料存放时间较长,可在70℃下干燥4小时,具体可视物料是否受潮等成都采取适当的干燥温度及时间。
三、加工技术
以上牌号的粒料均可用一般长径比L/D=18:1或25:1的单螺纹螺杆的常规基础加工,采用低圧缩比(2:1至3:1)的螺杆挤出效果更好,挤出设备应确保精确的温控。
建议的挤塑温度分布为
送料区:120—135℃
中心区:135—140—145℃
模头/模具区:150—155℃
模具可用挤管式,半挤管式及挤压式均可,机头可不放置滤网,挤出电缆护套时应注意挤出速度与线缆牵引速度的匹配。避免护套过度拉伸以致电缆护套的物理机械性能,冷却水槽温度应稍微保持较高的水温。
以上建议的加工工艺为指导性而绝非通用性,因设备等方面的差异,用户需根据设备情况做适当的调整,直至获得稳定的挤出工艺为止。
四、仓储及储存
本产品采用纸塑复合袋为外包装,内包装一般采用PE内衬或铝箔包装(根据用户需求),每袋净重25±0.2kg。
产品应存放在防雨、防潮的干燥场所,不能直接暴露在阳光下,包装应完好无损。
注:
基本性能表中的典型值不应作为考核标准
本技术指标将根据市场需求做相应修改,恕不另行通知。
